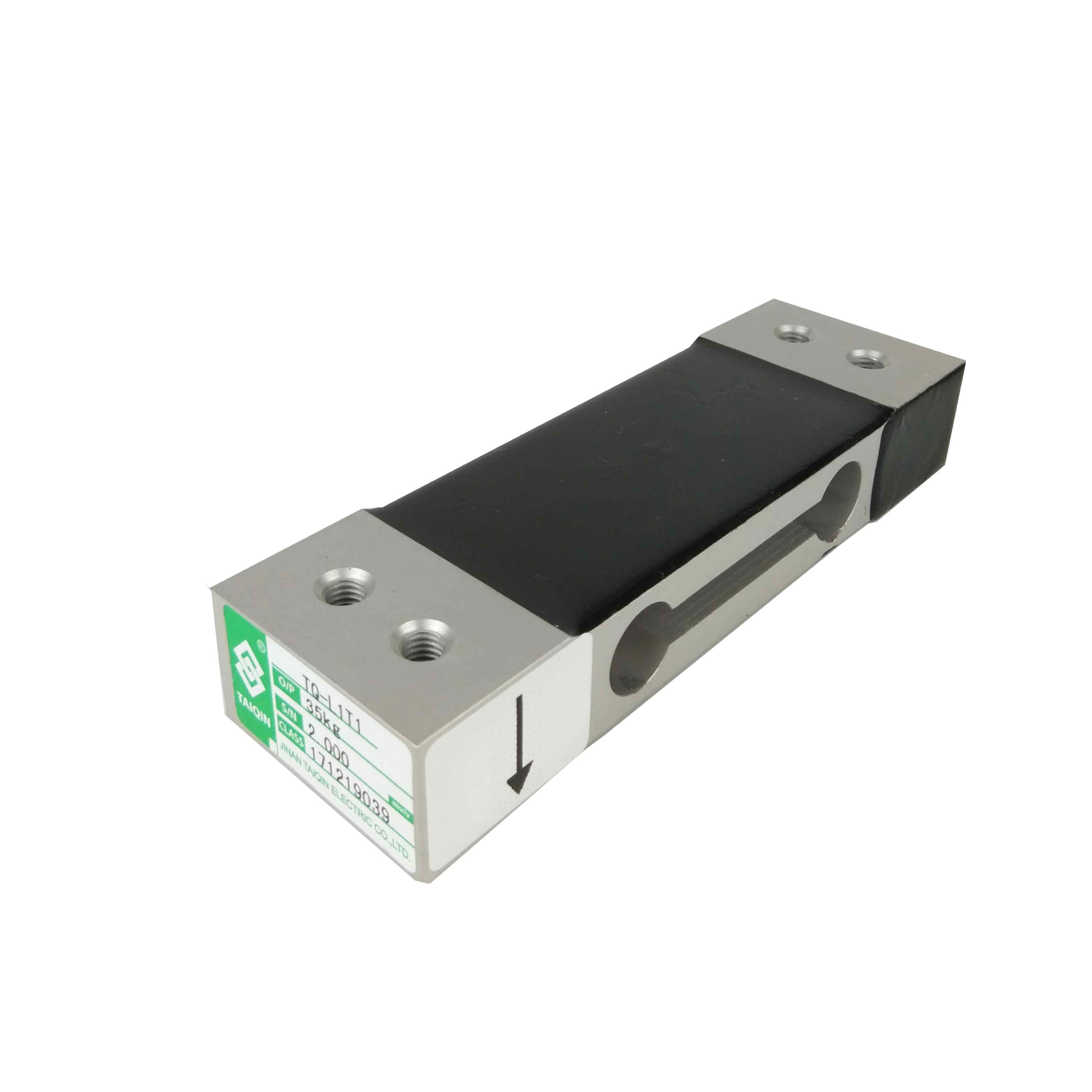

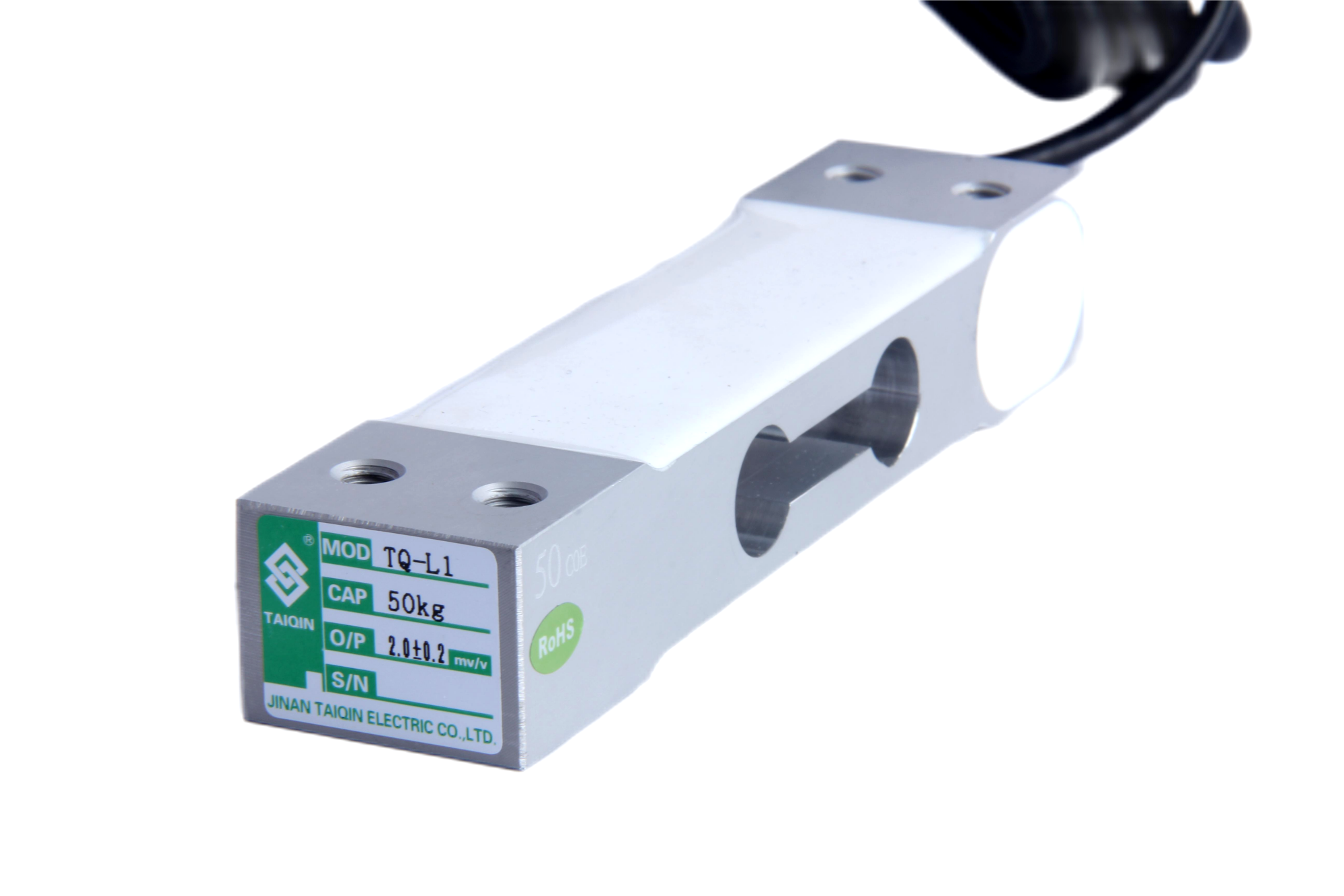

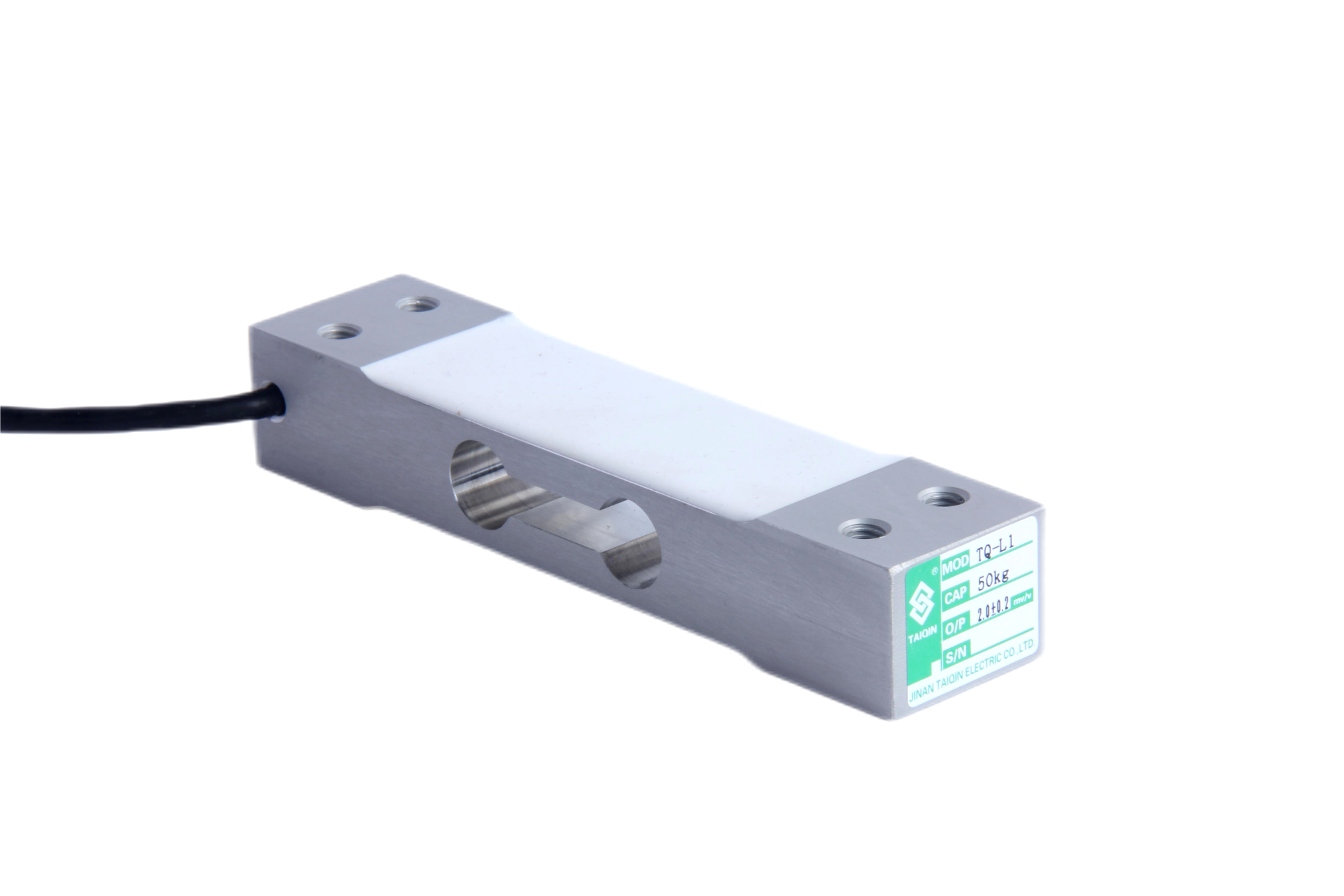

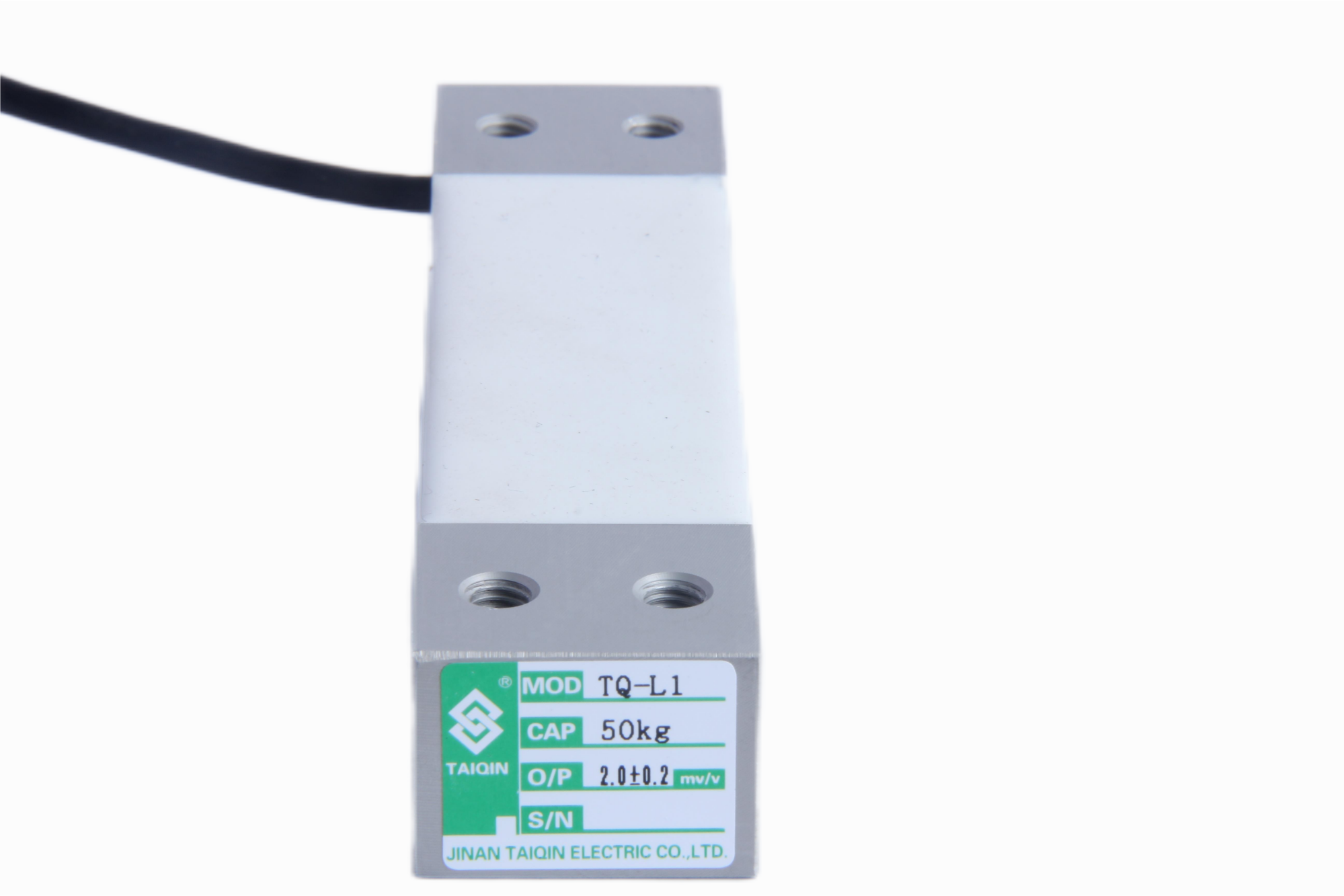

TQ-L1單點式平行梁式稱重傳感器
編號：10136
查看：
發布：2020-11-03
TQ-L1平行梁式傳感器為雙孔懸臂梁式結構，在制作過程中進行了溫度補償和四角調整等工藝處理。其高度低，體積小。 TQ-L1平行梁式傳感器適用于制作電子計價秤、電子案秤、電子臺秤及其它小量程電子秤。
編號：10136
查看：
發布：2020-11-03
TQ-L1平行梁式傳感器為雙孔懸臂梁式結構，在制作過程中進行了溫度補償和四角調整等工藝處理。其高度低，體積小。 TQ-L1平行梁式傳感器適用于制作電子計價秤、電子案秤、電子臺秤及其它小量程電子秤。
產品特點：TQ-L1平行梁式傳感器為雙孔懸臂梁式結構，在制作過程中進行了溫度補償和四角調整等工藝處理。其高度低，體積小。
產品用途：TQ-L1平行梁式傳感器適用于制作電子計價秤、電子案秤、電子臺秤及其它小量程電子秤。
量程：30N(3kg)、60N(6kg)、100N(10kg)、200N(20kg)、300N(30kg)、350N(35kg）、450N(45kg）、500N(50kg)、
600N(60kg）、800N（80kg）、1kN(100kg）、1.2kN(120kg）、2kN（200kg）

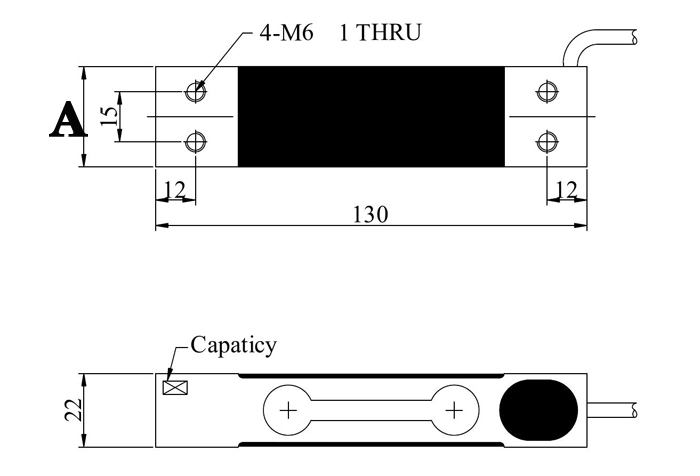

技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 3-200kg |
2 | 綜合精度 | ≤0.02%F.S |
3 | 額定輸出 | 2.0mV/V±10% |
4 | 輸入阻抗 | 410±15Ω/1130±30Ω |
5 | 輸出阻抗 | 350±5Ω/1000±10Ω |
6 | 絕緣阻抗 | ≥5000MΩ |
7 | 工作溫度范圍 | -20~60℃ |
8 | 安全過載 | 150％F.S |
9 | 極限過載 | 200%F.S |
10 | 材質 | 鋁合金 |
11 | 推薦工作電壓 | 5-12VDC |
12 | 最大工作電壓 | 15VDC |
13 | 密封等級 | IP66/IP67 |
14 | 電纜 | 0.5m |
15 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |
型號 | A |
TQ-L1 | 30 |
TQ-L1T1-35kg | 40 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
型號 | A |
TQ-L1 | 30 |
TQ-L1T1-35kg | 40 |
