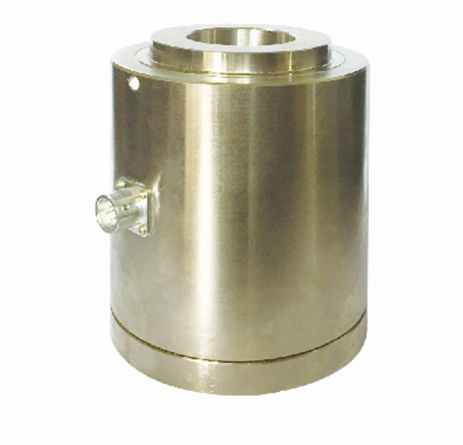

TQ-Z3柱筒式傳感器
編號：10302
查看：
發布：2020-07-30
TQ-Z3柱筒式傳感器性能穩定可靠，安全過載系數高、安裝簡便，廣泛應用于力的測量與分析、生產過程中的自動檢測和控制，以及作為各種測量裝置中的檢測元件。
編號：10302
查看：
發布：2020-07-30
TQ-Z3柱筒式傳感器性能穩定可靠，安全過載系數高、安裝簡便，廣泛應用于力的測量與分析、生產過程中的自動檢測和控制，以及作為各種測量裝置中的檢測元件。
TQ-Z3柱筒式傳感器性能穩定可靠，安全過載系數高、安裝簡便，廣泛應用于力的測量與分析、生產過程中的自動檢測和控制，以及作為各種測量裝置中的檢測元件。
量程：100kN(10t)、200kN(20t)、300kN(30t)、500kN(50t)、600kN(60t)、1000kN(100t)
技術參數及外形尺寸： 序號 產品技術參數 1 額定載荷 10t-100t 2 綜合精度 1%F.S 3 靈敏度 >1.0mV/V 4 非線性 ≤1%F.S 5 滯后 ≤1%F.S 6 重復性 ≤0.5%F.S 7 零點溫度影響 ≤0.3%F.S/10℃ 8 輸出溫度影響 ≤0.3%F.S/10℃ 9 輸入阻抗 700Ω 10 輸出阻抗 700Ω 11 絕緣阻抗 >2000MΩ 12 工作溫度范圍 -10~70℃ 13 激勵電壓 10VDC 14 安全過載 120％F.S 15 材質 合金鋼 16 接線方式 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負）

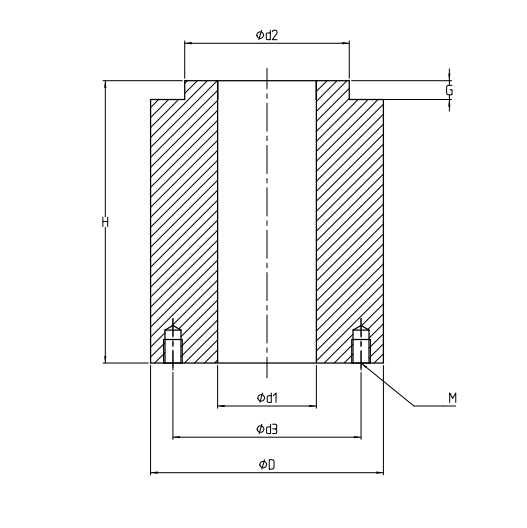

型號 量程(kN) 量程 d1 d2 d3 D G H M TQ-Z3 100 10 27 45 -- 65 -- 80 -- 200 20 34 52 -- 77 -- 100 -- 300 30 45 65 -- 90 -- 120 -- 500 50 42 70 80 99 8 120 4-M8深10 600 60 60 80 -- 106 -- 130 1000 100 90 117 -- 138 -- 175
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
