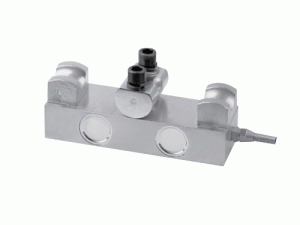

TQ-K1旁壓式稱重傳感器
編號：10135
查看：
發布：2020-07-30
TQ-K1旁壓式稱重傳感器安裝簡便、操作簡單、維修方便、無需考慮安裝尺寸和安裝空間，使用壽命長。 TQ-K1旁壓式稱重傳感器適用于各種型號結構的鋼絲繩張力測量。
編號：10135
查看：
發布：2020-07-30
TQ-K1旁壓式稱重傳感器安裝簡便、操作簡單、維修方便、無需考慮安裝尺寸和安裝空間，使用壽命長。 TQ-K1旁壓式稱重傳感器適用于各種型號結構的鋼絲繩張力測量。
產品特點：TQ-K1旁壓式稱重傳感器安裝簡便、操作簡單、維修方便、無需考慮安裝尺寸和安裝空間，使用壽命長。
產品用途：TQ-K1旁壓式稱重傳感器適用于各種型號結構的鋼絲繩張力測量。
量程：10kN(1t)、20kN(2t)、30kN(3t)、50kN(5t)、100kN(10t)、150kN(15t)、200kN(20t)
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 10kN-200kN(1-20t) |
2 | 綜合精度 | ≤0.05%F.S |
3 | 靈敏度 | 1.0-1.5mV/V |
4 | 零點輸出 | ±1%F.S |
5 | 輸入阻抗 | 750±20Ω |
6 | 輸出阻抗 | 700±20Ω |
7 | 絕緣阻抗 | ≥5000MΩ |
8 | 補償溫度范圍 | -20~60℃ |
9 | 適用溫度范圍 | -35~70℃ |
10 | 安全過載 | 150％F.S |
11 | 激勵電壓 | 10V(DC) |
12 | 材質 | 合金鋼 |
13 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |

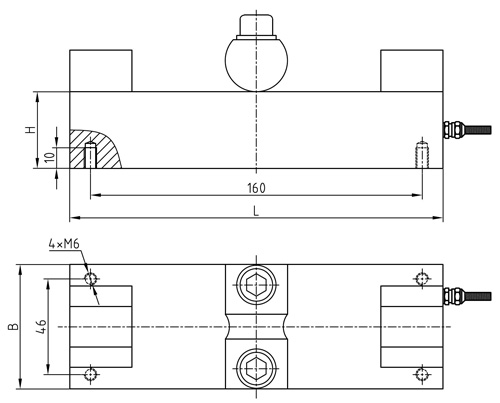

單股鋼絲繩拉力t | 傳感器容量t | 鋼絲繩直徑 | L | H | B |
1 | 1 | φ6-φ14 | 180 | 37 | 60 |
2 | 1 | φ10-φ18 | 180 | 37 | 60 |
5-10 | 2-5 | φ16-φ26 | 180 | 37 | 60 |
10-20 | 5-10 | φ20-φ32 | 180 | 37 | 70 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
