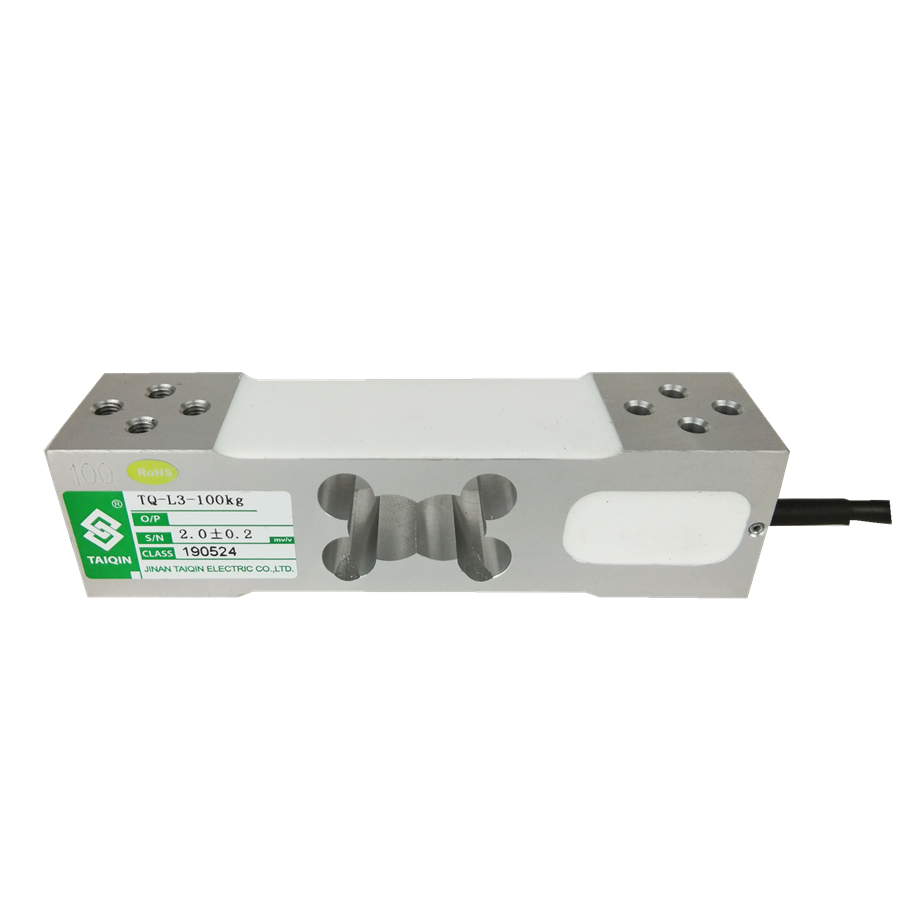

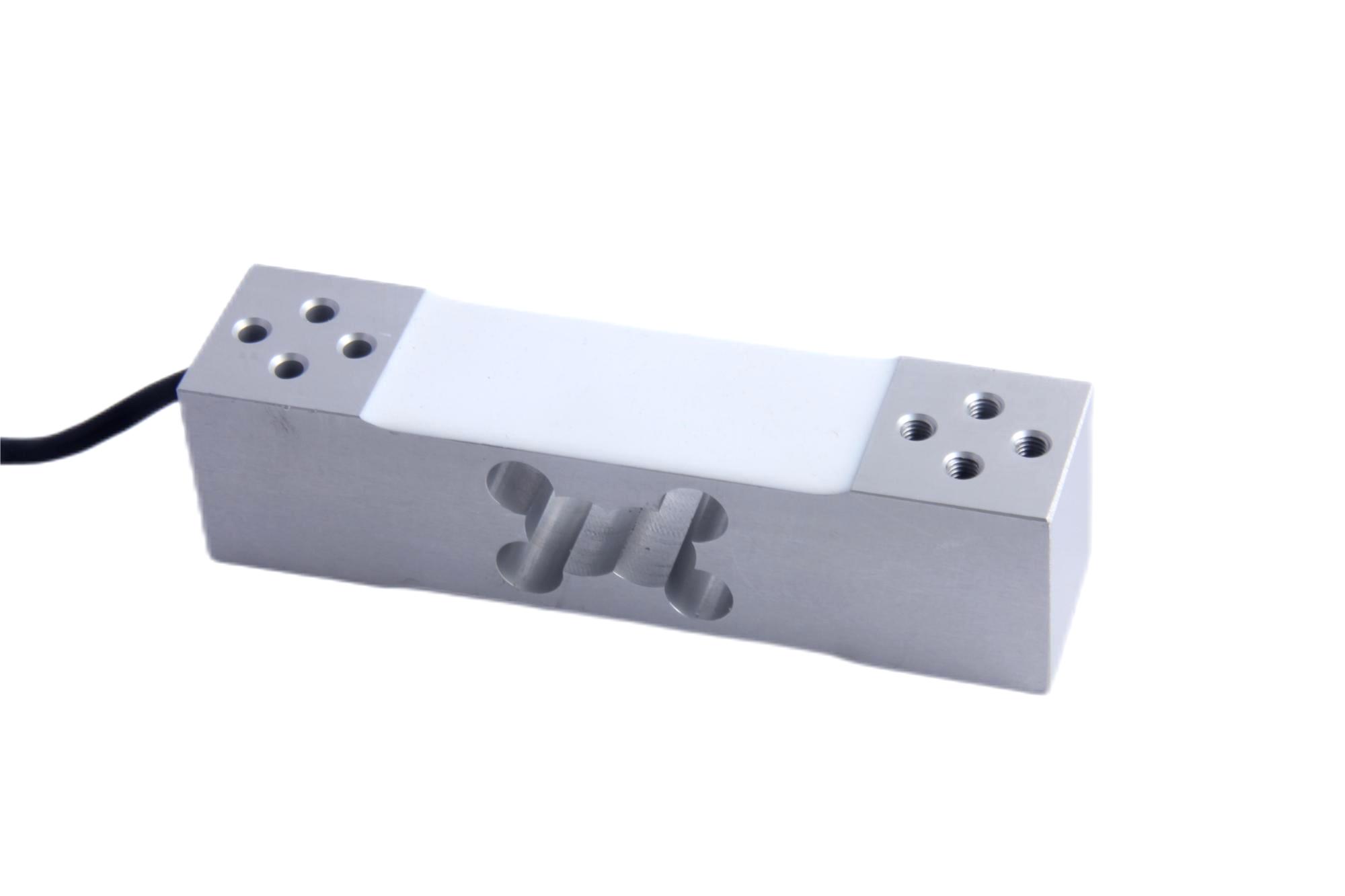

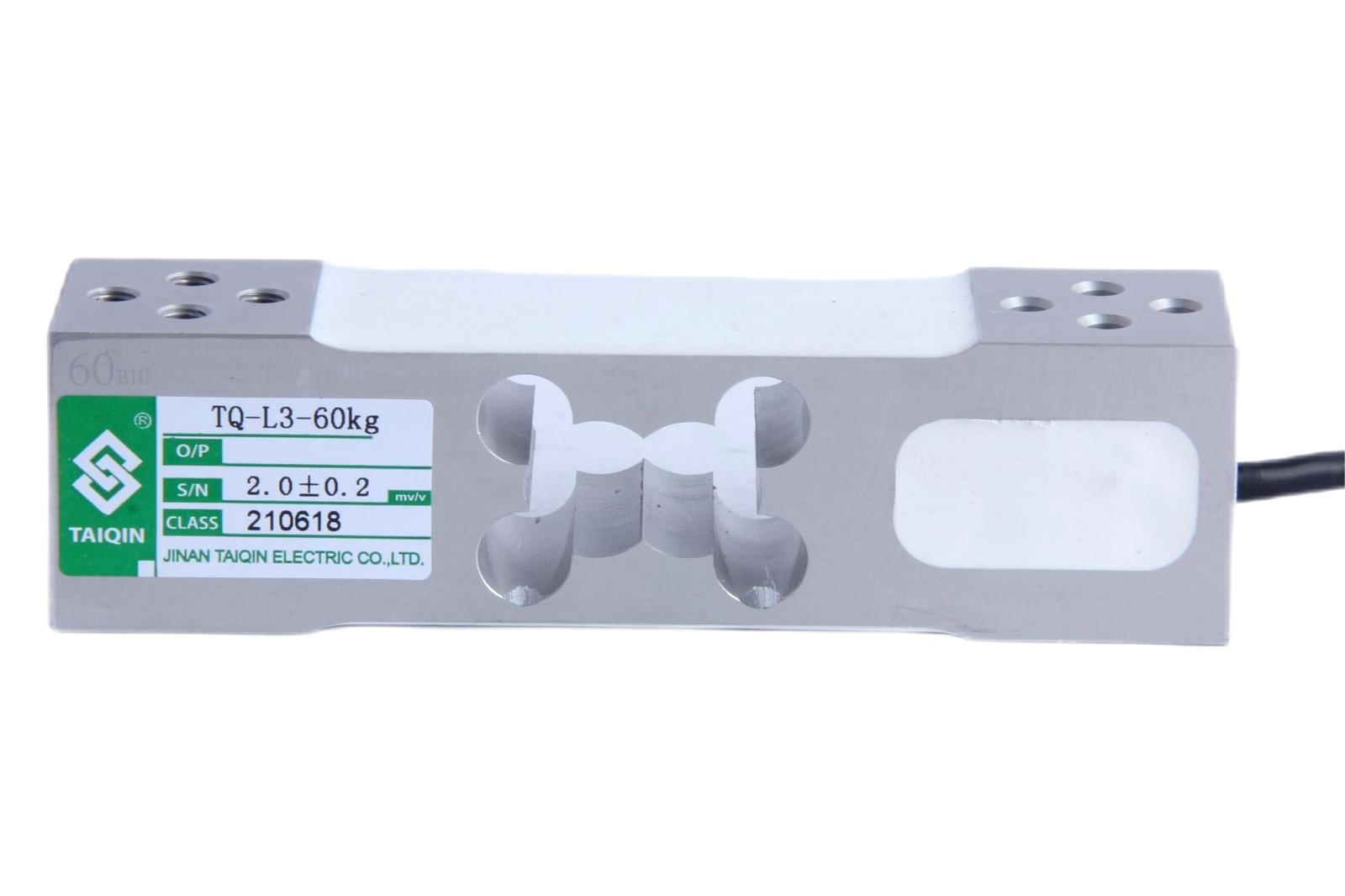

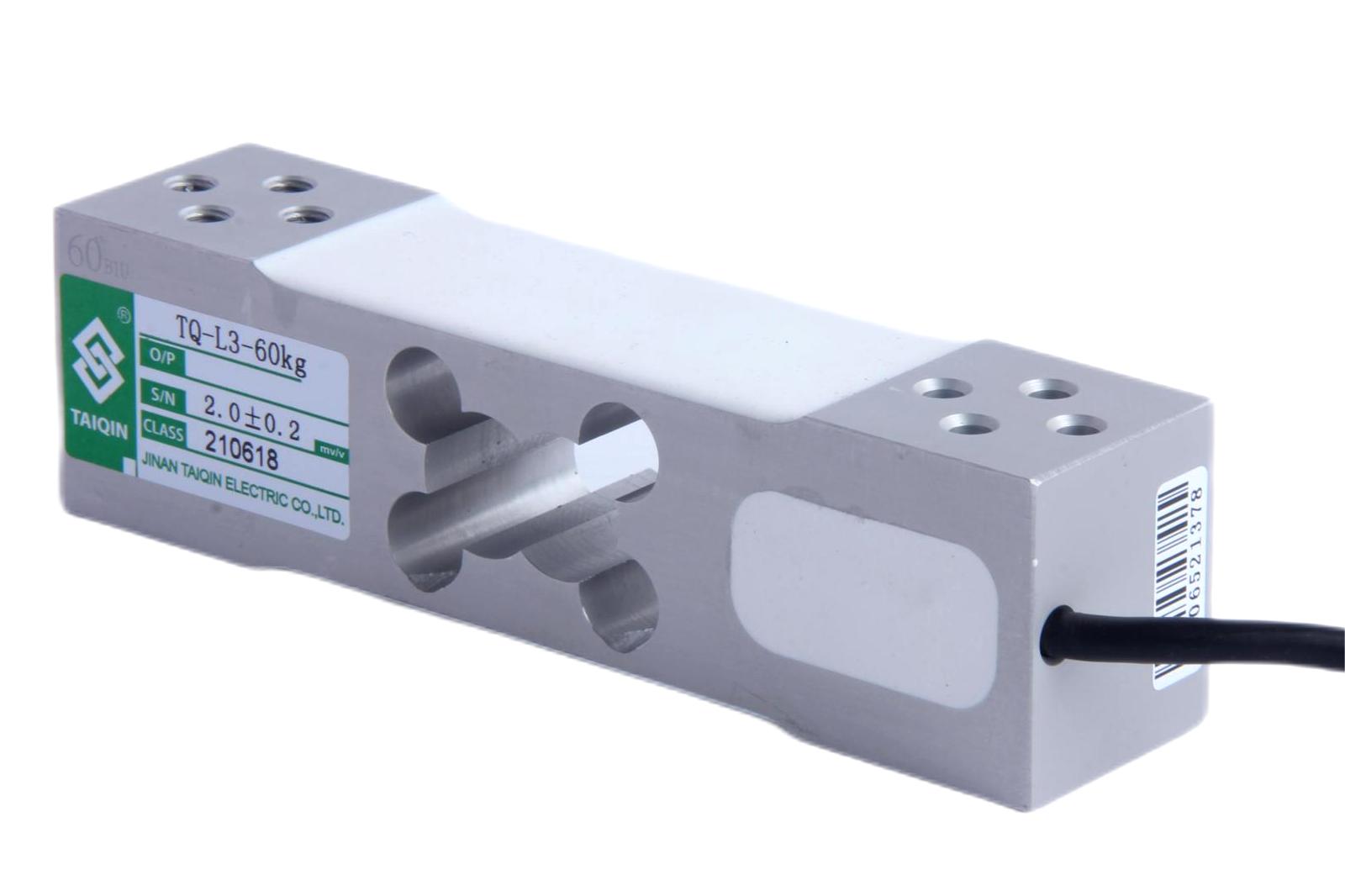

TQ-L3平行梁稱重傳感器為單點承載結構，出廠時已通過四角調整保證其在規定的受載平面內各點輸出一致。產品結構形式簡單，使用方便。 TQ-L3平行梁稱重傳感器適用于制作由單只傳感器構成的各種形式電子臺秤。
500N(50kg)、600N（60kg）、1 kN(100kg)、1.5kN(150kg)、2 kN(200kg)、3 kN(300kg)、5 kN(500kg)
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 50-500kg |
2 | 綜合精度 | ≤0.02%F.S |
3 | 額定輸出 | 2.0mV/V±5% |
4 | 輸入阻抗 | 410±15Ω/390±15Ω |
5 | 輸出阻抗 | 350±5Ω |
6 | 絕緣阻抗 | ≥5000MΩ |
7 | 工作溫度范圍 | -20~60℃ |
8 | 安全過載 | 150％F.S |
9 | 極限過載 | 200%F.S |
10 | 材質 | 鋁合金/合金鋼 |
11 | 推薦工作電壓 | 5-12VDC |
12 | 最大工作電壓 | 15VDC |
13 | 密封等級 | IP66/IP67 |
14 | 電纜 | 1.5m |
15 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
